Fluorescensmikroskopisystem
Produktöversikt

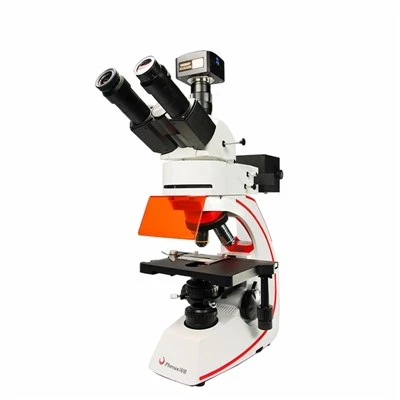

Phenix Fluorescence Microscopy System är en modulär optisk plattform konstruerad för fluorofordetektering med hög-kontrast inom biovetenskaplig forskning och industriell inspektion. Systemet är byggt runt en optisk bänk i gjuten-aluminium och minimerar termisk drift och mekaniska vibrationer under långa-tids-avbildningar.
Till skillnad från konsumentmikroskop-integrerar den här plattformen oändlighets-korrigerad optik, multi-led- eller laserbelysningsmotorer med flera band och motoriserade revolverenheter. Det ger OEM, kärnlaboratorier och forskningsinstitutioner en stabil, skalbar grund för krävande fluorescensfångstapplikationer.
Tekniska specifikationer
|
Parameter |
Specifikationsdetaljer |
|
Optiskt system |
Infinity-korrigerat optiskt system (f=200 mm rörlins) |
|
Objektiv kompatibilitet |
M25 x 0,75 monteringsgänga; Planera Apochromat / Fluorit-alternativ (4x till 100x olja) |
|
Belysningskälla |
Hög-effekt halvledarmotor- (365 nm, 470 nm, 530 nm, 625 nm linjer) eller laserkombinator |
|
Filterkubtorn |
6-läges motoriserad kubväxlare; standard DAPI/FITC/TRITC/Cy5 filterset installerade |
|
Scenresor & precision |
rörelseområde 114 mm × 75 mm; återkoppling med sluten-omkodare med 0,1 µm upplösning |
|
Kamerasensorgränssnitt |
C-monteringsadapter (0,63x / 1x); kompatibel med sCMOS och kylda CCD-kameror (t.ex. 4,2 MP, 70 % QE) |
|
Kraft & Driftmiljö |
100–240 VAC, 50/60 Hz; Drifttemperatur 15 grader –35 grader, luftfuktighet < 85% RH |
Nyckelfunktioner
Vibrations-Dämpad optisk bänk
CNC-bearbetat aluminiumchassi isolerar kritiska optiska vägar från externt omgivningsbrus och bibehåller sub-mikronbrännplansstabilitet under 24-timmars bildkörningar.
Modulär fluorescensmotor
Byt snabbt filterkuber och LED-moduler via verktygsfria-magnetiska fästen för att anpassa sig till ändrade fluoroforemissionsspektra utan att justera ljusvägen.
Stängd-slinga motoriserad scen
Integrerade linjära omkodare ger absolut positioneringsnoggrannhet och förhindrar drift under hög-genomströmning av fler-brunnsskanning.
Låg-autofluorescens optisk väg
Interna linser använder specialiserade-lågspridningsglasformuleringar och bredbandigt-anti-reflekterande beläggningar (R < 0,5 % per yta från 400 nm till 700 nm) för att maximera signal-till-brusförhållandet.
Live-Cell Time-Lapse Imaging:Lång-övervakning av celldynamik möjliggörs av stabil termisk avledning och exakt fokalunderhåll optimerat för 405 nm - 750 nm fluoroforexcitation.
Immunhistokemi (IHC) och patologi:Multiplex fluorescerande färgningsanalys för cancerforskning och vävnadsdiagnostisk screening.
Inspektion av mikrofluidisk enhet:Hög-optisk spårning av fluorescerande pärlor och droppmikrofluidik.
Materialfluorescensscreening:Defektdetektering och polymernedbrytningsanalys via UV/blåljusexcitation.
Konfigurationsalternativ
Upprättstående vs. inverterade ramar
Välj upprätt arkitektur för dia-baserad histologi eller inverterad konfiguration för petriskålar och multi-brunnsodlingsplattor.
Uppgraderingsvägar för belysning
Välj mellan standard 4-kanals LED-kluster eller precisionslaserstartmoduler för TIRF-applikationer (Total Internal Reflection Fluorescence).
Automationsnivå
Tillgänglig i manuell fokus/stegvarianter eller helt motoriserade konfigurationer styrda via API:er med öppen-källa (Micro-Manager) eller proprietära programvarusviter.
Ingenjörsintegration
3D CAD/STEP-modeller tillgängliga för nedladdning för att utvärdera mekanisk layout och rumslig integration i laboratoriebänkar eller anpassade kapslingar.
OEM/ODM och anpassning
Med uppbackning av Phenix decennier av precisionsoptisk tillverkningsexpertis driver vi ett -internt renrum för optisk montering (ISO Class 7) och CNC-bearbetningscenter, som stöder OEM-integration och specialtillverkning av instrument:
Optisk anpassning
Proprietär dikroisk filterbeläggning, anpassade laserlinje-notchfilter och icke-standardiserade rörlinsbrännvidder.
Mekanisk integration
Anpassade monteringsfästen, skräddarsydda bländarmått och direkt integrering i- tredje parts analytiska höljen.
Privat märkning
Laser-graverat klientvarumärke, anpassade GUI-färgscheman och dedikerad firmware-integration.
Kvalitetskontroll
Varje Phenix fluorescensmikroskopsystem genomgår rigorös metrologi och optisk bänkverifiering innan de lämnar vår anläggning:
Wavefront aberration testning
Interferometrisk testning verifierar objektivlins och vågfrontsfel under λ/4.
Stray Light & SNR-verifiering
Mäts med certifierade fluorescerande kalibreringsglas för att säkerställa hög kontrast och minimalt bakgrundsljud.
Termisk stress bränner in-
48-timmars kontinuerlig drifttest vid 35 grader för att screena för elektronisk komponentdrift och mekanisk sättning.
Spårbarhet
Varje enhet levereras med en individuell optisk inspektionsrapport, lasereffektlogg och serialiserat kalibreringscertifikat.
Förpackning och frakt
Lådkonstruktion:ISPM 15-kompatibla desinficerade trälådor fodrade med antistatiska, högdensitetspolyeten (HDPE)-skumutskärningar för att absorbera transitchock.
Optikskydd:Känsliga objektivlinser och filterkuber är vakuum-förslutna i kväve-rensade behållare för att förhindra fuktkondens och partikelförorening.
Global logistik:Samarbetat med validerade speditörer specialiserade på vetenskapliga precisionsinstrument; levereras via flygfrakt med spårningsetiketter för chock-klocka och tilt-.
Vanliga frågor
Begär en teknisk offert
För att få en formell offert som är skräddarsydd för dina tekniska krav, optiska konfigurationer eller OEM-volymbehov, vänligen ange följande information i din förfrågan:
1. Applikationstyp (t.ex. live-cellavbildning, industriell inspektion, OEM-integrering)
2. Obligatoriska objektivförstorings- och belysningsmodaliteter (LED vs. laser)
3. Leveransdestination och måltidslinje
Begär anpassad offert och ladda ner 3D STEP-filer
Vi är professionella tillverkare och leverantörer av fluorescensmikroskopisystem i Kina, specialiserade på att tillhandahålla kundanpassad service av hög kvalitet. Vi välkomnar dig varmt till grossistsystem för fluorescensmikroskopi till försäljning här från vår fabrik. För priskonsultation, kontakta oss.
